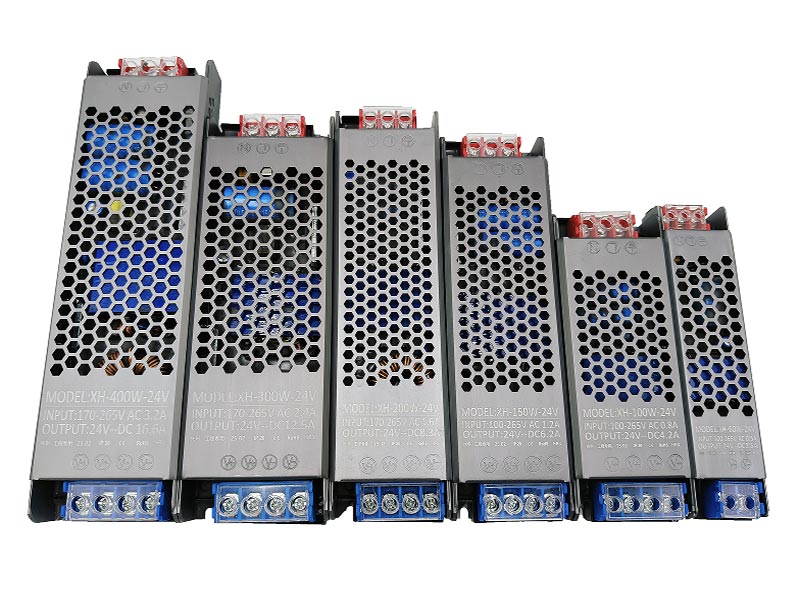

อะไรคือสาเหตุหลักที่ทำให้แหล่งจ่ายไฟสลับ LED มือร้อนระหว่างการใช้งาน?

ความร้อนที่เกิดขึ้นระหว่างการทำงานปกติ

1.การสูญเสียพลังงาน เมื่อสวิตชิ่งพาวเวอร์ซัพพลายทำงาน ชิ้นส่วนอิเล็กทรอนิกส์ภายใน (เช่น ทรานซิสเตอร์ ไดโอด ฯลฯ) จะทำให้เกิดการสูญเสียพลังงานเนื่องจากกระแสไฟฟ้าที่ไหลผ่าน จากนั้นจึงเกิดความร้อน ความร้อนเหล่านี้จะถูกถ่ายโอนไปยังตัวเรือนแหล่งจ่ายไฟ ส่งผลให้แหล่งจ่ายไฟร้อนขึ้น

2.ความร้อนเหนี่ยวนำแม่เหล็กไฟฟ้าเกิดขึ้นเมื่อส่วนประกอบแม่เหล็กเช่นหม้อแปลงไฟฟ้าเข้าแหล่งจ่ายไฟสลับ LEDดำเนินงาน. เมื่อกระแสไหลผ่านขดลวดปฐมภูมิของหม้อแปลงไฟฟ้า มันจะสร้างสนามแม่เหล็กที่เหนี่ยวนำแรงดันไฟฟ้าในขดลวดทุติยภูมิ ในระหว่างกระบวนการนี้ หม้อแปลงไฟฟ้าจะสร้างความร้อนเนื่องจากการสูญเสียฮิสเทรีซิสและการสูญเสียกระแสไหลวน การสูญเสียฮิสเทรีซิสเกิดขึ้นจากฮิสเทรีซิสแม่เหล็กในวัสดุเฟอร์โรแมกเนติก ซึ่งการใช้พลังงานระหว่างการปรับทิศทางโดเมนแม่เหล็กจะทำให้เกิดความร้อน การสูญเสียกระแสเอ็ดดี้เกิดขึ้นเมื่อความแปรผันของสนามแม่เหล็กกระตุ้นให้เกิดกระแสหมุนเวียนในแกนของหม้อแปลงและวัสดุนำไฟฟ้าอื่นๆ ทำให้เกิดความร้อนผ่านการไหล ตัวอย่างเช่น ในแหล่งจ่ายไฟแบบสวิตชิ่งความถี่สูง ความถี่ในการทำงานสูงของหม้อแปลงไฟฟ้าส่งผลให้เกิดฮิสเทรีซิสอย่างมีนัยสำคัญและการสูญเสียกระแสไหลวน ส่งผลให้หม้อแปลงร้อนมากเกินไป และทำให้อุณหภูมิของแหล่งจ่ายไฟทั้งหมดเพิ่มขึ้นในเวลาต่อมา

3.ความถี่ในการสวิตชิ่งกำหนดการทำงานของอุปกรณ์จ่ายไฟแบบสวิตชิ่ง ซึ่งตั้งชื่อตามกลไกการสวิตชิ่งของส่วนประกอบภายใน ความถี่ในการสวิตชิ่งที่สูงขึ้นหมายถึงชิ้นส่วนอิเล็กทรอนิกส์ดำเนินการสวิตชิ่งได้มากขึ้นต่อหน่วยเวลา แม้ว่าสิ่งนี้จะช่วยเพิ่มประสิทธิภาพโดยการลดขนาดส่วนประกอบ เช่น หม้อแปลงไฟฟ้า แต่ก็ยังเพิ่มการสูญเสียการสวิตชิ่งอีกด้วย แต่ละรอบการสลับจะสร้างการกระจายพลังงานซึ่งจะถูกแปลงเป็นความร้อนในระหว่างกระบวนการ

ภาวะผิดปกติทำให้เกิดไข้

1.ความล้มเหลวของส่วนประกอบ: เมื่อส่วนประกอบภายในในแหล่งจ่ายไฟ LED ล้มเหลว อาจทำให้เกิดความร้อนสูงเกินไปผิดปกติ ตัวอย่างเช่น ตัวเก็บประจุที่มีอายุมากขึ้นอาจประสบกับการเปลี่ยนแปลงด้านความจุและความต้านทานภายในเพิ่มขึ้น เมื่อกระแสไหลผ่านตัวเก็บประจุเหล่านี้ที่มีความต้านทานภายในสูงกว่าจะใช้พลังงานและสร้างความร้อนมากขึ้น นอกจากนี้ หากทรานซิสเตอร์ทำงานล้มเหลว (เช่น การลัดวงจร) กระแสไฟฟ้าจะพุ่งสูงขึ้นอย่างมาก ส่งผลให้สูญเสียพลังงานเพิ่มขึ้นอย่างรวดเร็ว ความร้อนที่เกิดขึ้นจะทำให้อุณหภูมิของแหล่งจ่ายไฟเพิ่มขึ้นอย่างรวดเร็ว นอกจากนี้ การให้ความร้อนที่เกิดจากความล้มเหลวยังสามารถสร้างความเสียหายให้กับส่วนประกอบอื่นๆ และทำให้ปัญหาความร้อนสูงเกินไปรุนแรงขึ้นอีก

2. การกระจายความร้อนที่มีประสิทธิภาพเป็นสิ่งสำคัญแหล่งจ่ายไฟสลับ LED- เมื่อพัดลมระบายความร้อนทำงานผิดปกติหรือฮีทซิงค์มีฝุ่นอุดตัน ความร้อนจะไม่สามารถระบายออกได้อย่างมีประสิทธิภาพ โดยปกติแล้ว ฮีทซิงค์จะถ่ายเทความร้อนที่เกิดจากส่วนประกอบต่างๆ ไปยังอากาศโดยรอบ แต่ฝุ่นจะปิดกั้นกระบวนการนี้ เหมือนกับการสวม "เสื้อคลุม" หนาๆ เหนือฮีทซิงค์ เพื่อดักจับความร้อนภายในแหล่งจ่ายไฟ และทำให้ร้อนเกินไปและร้อนจนอึดอัด
